机器人与自动化末端执行器

什么是末端执行器？

末端执行器是安装在机械臂腕部或工具法兰上的装置。它通过抓取工件、夹持工具、施加作用力、检测表面或执行其他工序步骤，实现机器人与作业任务之间的物理交互。

机器人负责移动、拓展作业范围与定位；末端执行器完成实际作业。机械臂可以精准移动至编程位置，但若无适配工具，则无法拾取零部件、给机床上下料、涂胶或检测产品。

臂端工具（EOAT）是该类产品组的通用叫法。根据应用场景，臂端工具可包含夹爪、吸盘系统、作业工具、传感器、快换装置及定制工装。

为何选对末端执行器至关重要？

企业开展自动化项目时，往往先对比机械臂。而实际项目中，末端执行器常常决定整套应用方案是否可靠、高效且具备经济性。

选型不当的工具会引发工件掉落、定位不稳定、表面划伤、节拍过长或非计划停机。工具体积过大还会占用机器人有效负载，缩减可用作业半径或降低加速度。

因此，最优机器人末端执行器未必是承载力最强或技术最先进的产品，而是匹配工件、工艺、机器人、生产环境与目标节拍，且不增加多余复杂度的工具。

末端执行器选型应在项目规划早期启动。将机器人、工件、工具与应用场景作为整套系统评估，通常可以减少集成工作量，并在采购前提前识别技术风险。

末端执行器主要有哪些类型？

末端执行器结构种类繁多，大多可按作业功能分类：夹爪用于固定和搬运工件，作业工具用于加工工件，传感器采集机器人作业环境信息。工具快换装置可安装在机器人腕部与工具之间，支持多工序自动换刀。

机械夹爪

机器人机械夹爪依靠指爪通过物理接触夹持零部件。二指平行夹爪常用于外形尺寸规整的工件；角型夹爪、三指夹爪与定制指爪结构，则适配其他异形工件。

机械夹爪广泛应用于取放转移、机床上下料、装配、分拣与工件转运。是否适用取决于夹持位置、所需开合行程、工件外形、表面敏感度以及运动过程中的受力方向。

标准指爪可满足简单工件作业；异形件、薄壁易损件或尺寸波动较大的工件，则需定制指爪、自适应夹持结构或加装传感装置。

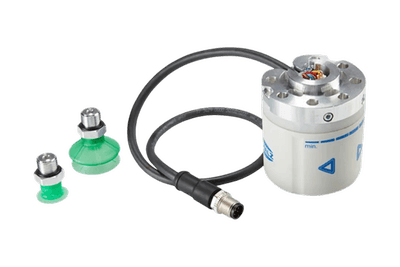

真空夹爪

真空末端执行器依靠吸盘或吸附面抬升并搬运工件。该技术尤其适用于工件拥有充足可吸附表面、但难以用机械指爪夹持的场景。

真空系统常用于纸箱、钣金、玻璃、塑料板材、包装袋、木制品及包装材料。具体配置取决于工件表面结构、孔隙率、重量、加速度和摆放姿态。

平整且气密性良好的工件，可采用结构相对简单的吸盘；多孔纸板、柔性包装袋或凹凸不平的表面，则需要更换吸盘类型、增大流量、多点吸附或增加监测功能。

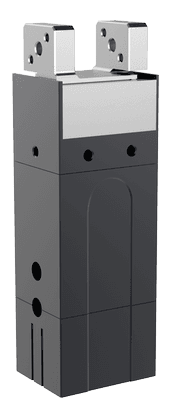

电动夹爪

电动末端执行器依靠电机而非压缩空气驱动。根据型号不同，夹持位置、速度、行程与夹持力均可编程，适配不同工件。

电动夹爪多用于柔性生产、多品种产品、夹持工艺可控场景，以及无法使用或不适合使用压缩空气的工况。位置与工艺参数监测功能，还有助于识别工件缺失、偏移或夹持异常。

但它并非所有工序的最优选择。对于单一工件类型、高速重复作业场景，简易气动夹爪的成本效益往往更高。

气动夹爪

气动夹爪依靠压缩空气实现指爪开合。因其动作迅速、控制简单、运行稳定，在自动化领域应用广泛。

适合车间已有稳定压缩空气供气，且无需精细控制每一处夹持位置的场景。选型仍需考量耗气量、压力稳定性、管路、阀件、维护需求以及夹持力调节范围。

作业工具

并非所有机器人末端执行器都用于拾取工件，像加工、打磨、喷涂这类工序，就需要配套作业工具。作业工具可以让机器人直接对工件实施操作， 典型场景包括：

• 点胶与涂胶

• 焊接与焊锡

• 砂磨与抛光

• 去毛刺与打磨

• 喷涂与涂层

• 钻孔与紧固

夹爪负责搬运工件，而作业工具用于工件加工或表面精整。选型依据包含工艺作用力、工具转速、材料特性、磨损情况、可达性、粉尘收集要求以及工件成品质量标准。

传感器与检测工具

相机、扫描仪、超声波传感器及其他测量设备，同样可安装在机械臂末端。机器人将传感器定位至指定点位，或沿预设检测路径移动传感器。

该方案可实现尺寸检测、表面分析、数据采集、温度测量等质量管控工序。机器人提供重复定位能力，传感器采集所需检测数据。

柔性末端执行器

柔性末端执行器可补偿位置、外形或接触力偏差。按技术原理，柔性夹爪可通过机械结构实现被动柔性，也可依托传感器与闭环控制系统实现主动柔性抓取。

非常适合砂磨、抛光、去毛刺、工件插入、机床上下料等场景。刚性工具会严格沿编程路径运动，即便工件实际位置或表面存在偏差；柔性夹爪可补偿设定范围内的偏差，维持稳定接触。

哪款末端执行器适配您的应用场景？

选型首要思考的问题不是 “我该采购哪款末端执行器？”，而是 “机器人需要完成哪些具体作业？”

夹持类应用从工件本身出发；工艺加工类应用从目标加工效果出发。评估产品、运动方式、工况条件与机器人接口，即可缩小工具选型范围。

在询价前明确上述要素，供应商可给出更精准的推荐。理想情况下，应准备图纸、CAD 文件、工件样品、重量、目标节拍以及完整工艺描述。

机械、气动、电动、真空还是柔性方案？

不存在绝对最优的驱动或夹持技术，每种方案解决不同类型问题。

气动夹爪适合高速稳定工序；产品规格或夹持要求多变时，电动夹爪具备更强可控性；真空夹持简化大面积工件搬运；当稳定接触比精确定位更重要时，柔性夹爪是优选。

机器人如何影响末端执行器选型？

末端执行器不能脱离搭载它的机器人单独评估，机械匹配只是兼容性的一部分。 工具、指爪、线缆、转接件与工件的总重量，必须在机器人允许负载范围内。重心与转动惯量同样关键，高速运动或工具伸出法兰较远时尤为重要。

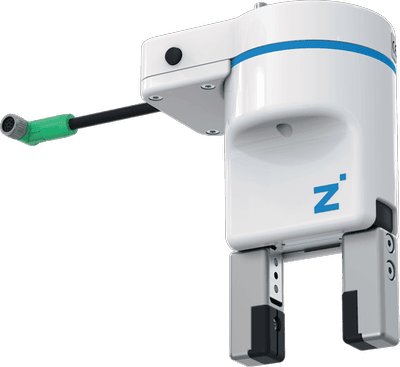

协作机器人所用末端执行器优先考虑轻量化、圆弧外形、简易调试与可控作用力；传统产线自动化机器人的末端执行器，则侧重高节拍、大负载、恶劣环境适配与连续作业。

标注 “协作型” 并不代表整套应用天然安全。机器人、工装、工件、速度、工艺与作业环境必须整体评估。

兼容性核查需要覆盖安装、能源供给、控制、软件以及完整作业场景，不能仅看工具能否物理安装到机器人上。不同末端执行器的安装结构、供电方式、通讯协议与编程接口存在差异。

末端执行器典型应用场景

机器人提供移动、作业范围与定位能力；末端执行器完成实际作业。因此工具选型首要依据工艺：纸箱搬运、CNC 机床上下料、工件插入、可控力精加工，对应的方案各不相同。

典型末端执行器应用：

• 取放转移

• 机床上下料

• 装配与工件插入

• 包装与码垛

• 物料搬运

• 分拣与工件供料

• 质量检测

• 点胶涂胶

• 打磨、砂磨与抛光

• 焊接及其他工艺作业

机器人拾取、固定、调整姿态或搬运工件时，一般选用夹爪；需要对工件进行物理加工时，选用作业工具；搭配传感器与相机，可将机器人改造为可编程检测设备。

因此需先明确应用工况，再选定具体产品。两款外观近似的末端执行器，夹持力、行程、自重、控制功能、环境适应性以及机器人兼容性可能差异巨大。

什么时候适合选用真空末端执行器？

工件扁平、光滑、面积大，或侧面难以夹持时，真空系统通常是合适方案。吸盘依靠在工件表面产生吸附力，而非用指爪环抱工件。

典型工件包含纸箱、钣金、玻璃面板、塑料件、包装袋、木板与包装成品。真空夹持可分散吸附点位，降低对易损工件的局部压力。

但并非所有扁平工件都适合真空方案。多孔材料、凹凸表面、孔洞、粉尘以及工件尺寸变化，都会降低真空性能。选型必须依据真实工件，不能仅依靠图纸。

采购方需要评估：

• 表面状态与孔隙率

• 工件重量与尺寸

• 有效吸附面积

• 所需加速度

• 吸盘数量与布局

• 真空发生方式

• 断电 / 失压工况下的安全表现

真空夹爪不仅在机器人静止时，在加速、减速与急停状态下也必须保证足够夹持力，因此安全余量必不可少。真空夹爪一般依靠连接真空源的吸盘，完成工件拾取与搬运。

真空夹持 VS 机械夹持

两种原理没有绝对优劣，正确选择取决于工件、运动曲线、工艺环境与可靠性要求。

什么时候需要柔性夹爪？

部分机器人作业，仅依靠精确定位远远不够，工具还需要适应工件、夹具或机器人路径的微小偏差。

柔性末端执行器可补偿对中误差，或维持稳定表面接触。被动柔性依靠弹性机械结构；主动柔性依靠传感器与闭环力控。

该特性尤其适用于：

• 轴孔装配插入工序

• 机床上下料

• 砂磨与打磨

• 去毛刺与抛光

• 表面精加工

• 尺寸存在波动工件的搬运

• 需要可控接触力的工序

若无柔性功能，刚性工具将严格沿编程路径运行，即便工件实际位置存在微小偏差，会造成卡滞、作用力过载、表面损伤、加工效果不稳定或机器人报警。柔性结构可以吸收或修正这类偏差。

砂磨、打磨、抛光这类工序，接触力稳定度往往比单纯位置精度更重要。对比工具前，采购方需要明确目标接触力、预期工件偏差、工件表面外形与质量标准。

咨询选型前需要准备哪些资料？

末端执行器推荐方案的质量，直接取决于应用工况资料的完整度。工件、机器人、工艺与环境描述越清晰，供应商选型越精准。

咨询或询价前准备如下信息：

提供工件图纸、CAD 文件、照片、目标节拍以及工件样品，可进一步降低选型不确定性。

协作机器人配套末端执行器同样需要整体评估。协作机器人本体不代表所有配套工装与工序天然具备协作属性；工装外形、负载、速度、夹持风险、工件特性与应用风险评估都不能省略。

产线自动化机器人末端执行器更侧重速度、耐用性、负载、环境耐受性与大批量生产。同一工装方案，搭载小型协作机器人和高速产线自动化机械臂，配置方案会有所区别。

末端执行器选型常见误区

很多工具在初次演示时可以正常运行，但连续量产中稳定性不足。大多是因为选型只看单一参数，而非整套工艺。

最常见误区：仅关注工件自重。机器人需要承载工具、转接件、线缆、接头、传感器与工件的总质量。自重更大的末端执行器，会直接削减机器人可用于工件的剩余负载。

其他常见问题：

• 未完整定义任务就选定工具

• 忽略工件重心

• 夹持力或真空安全余量不足

• 忽视工件与表面波动

• 选用体积、重量不必要偏大的工具

• 未计入加速度与节拍影响

• 忽略线缆、气路与通讯需求

• 认为机械安装到位即代表完全兼容

• 仅以采购单价作为选型依据

• 未预留未来产品改型空间

技术兼容的工具，未必是最经济的方案。长期使用效果还取决于调试时长、维护、耗材、能耗、换型时间与生产稳定性。

采购建议

评估整套应用方案的综合成本，而非只看工具单价。适配性更强、更易编程的末端执行器，可减少工程工时、产品换型时间与后续工装投入。

末端执行器后期能否更换或拓展？

生产需求很少一成不变。新产品、小批量订单增加、新增工序或夹具改造，都可能需要更换工装。

部分末端执行器可通过更换可互换指爪、吸盘、传感器模块或修改软件参数实现改造；另一些场景则需要整体更换工具。

工具快换装置支持机器人在多套工装之间自动切换。例如同一台机器人使用夹爪抓取工件，切换作业工具加工，再更换传感器完成检测。工具快换装置安装于机器人腕部与工装之间，多工序场景可提升机器人利用率。

适合采用快换方案的场景：

• 机器人处理多种产品型号

• 需要多种夹持原理

• 同一单元内同时完成搬运与加工

• 人工换刀会中断生产

• 未来任务暂无法完全确定

同时，工装自重、工具存放、能源供给、控制接口与换刀耗时，都必须纳入工作站整体设计。

兼容性为何如此重要？

机械安装只是兼容性的一部分。机器人工装还需要匹配机器人负载、法兰、供电、通讯协议、控制器与软件环境。

采购前需核验：

• 机器人法兰与转接件要求

• 工具自重与剩余负载

• 电压与电流

• 气动或液压供给

• DI/O 或现场总线通讯

• 可用软件插件

• 线缆布置与拖链系统

• 控制器所需功能

• 安全相关信号

• 工具中心点标定

安装、供电、通讯、编程全部就绪，机器人才能正常驱动末端执行器。 跨厂商组合产品时，兼容性核查尤为重要。RBTX 平台支持采购方对比备选方案，同时评估各组件协同运行能力。RBTX 还可为支持的机器人与工装组合，提供基于兼容性的配置选型。

为什么要对比多厂商末端执行器？

不存在一款适用于所有场景的最优末端执行器。不同厂商产品在夹持原理、控制架构、自重、行程、力控范围、防护等级、软件支持与定价上各有差异。

多方案对比，能够判断标准产品是否满足需求，或是该工序需要专用定制工装。也避免整套应用方案，受限于首个评估产品的短板。

结构化对比包含以下维度：

最终决策应基于整套自动化工艺，而非单一功能或产品价格。

常见问题

什么是末端执行器？

末端执行器是安装在机器人腕部的装置，实现机器人与工件或工序之间交互。根据任务不同，可完成工件抓取、搬运、检测、装配、焊接、点胶、砂磨或其他加工操作。

末端执行器与夹爪有什么区别？

夹爪属于末端执行器的一类。末端执行器是更大的品类，还包含作业工具、传感器、真空系统、焊接设备、点胶工具及其他安装在机械臂末端的装置。

EOAT 是什么含义？

EOAT 是臂端工具（End-of-Arm Tooling）的缩写。在自动化与物料搬运领域，常与末端执行器混用。

什么时候选用电动夹爪？

当应用需要可编程的位置、速度或夹持力，或是现场无压缩空气、需要采集生产数据与工艺监测时，电动夹爪是合适选择。

什么时候选用真空末端执行器？

真空系统适合扁平或大型工件，如纸箱、板材、钣金、玻璃与包装成品。选型前需核查表面孔隙、密封面积、加速度与安全要求。

如何选择合适的机器人夹爪？

从工件与工艺入手，明确工件外形、材质、重量、表面、作业姿态、节拍、环境条件与可夹持点位；再核查机器人兼容性，对比合适的夹持技术。

一台机器人可以搭配多种末端执行器吗？

可以，支持手动或自动换工装。工具快换装置让单台机器人执行多项任务，但必须综合考量负载、能源供给、编程与安全要求。

哪些因素影响末端执行器价格？

价格取决于夹持技术、负载、行程、传感器、力控、防护等级、软件、定制需求及配套附件。除产品初始报价外，还需要评估集成与使用成本。

在 RBTX 对比末端执行器

末端执行器决定机器人与实际工艺的交互方式。选对方案，不只是匹配法兰规格或保证夹持力充足。工件外形、表面特性、节拍、作业环境、机器人负载、控制接口以及未来产品改型，都会影响选型决策。

在 RBTX，您可以对比多厂商末端执行器与臂端工具，用于物料搬运、装配、机床上下料、包装、检测及其他自动化任务。查阅各类技术方案，查看适配机器人组合，并为匹配您工况的方案咨询技术建议或申请报价。
