机器人与工业检测机器视觉系统

如何选择适配工况的机器视觉系统？

选型不应先看相机分辨率或特定型号，而要先明确自动化流程需要获取哪些信息。 系统仅需确认工件是否存在？是否需要读取条码、识别装配缺陷，或是确定工件位置？机器人只需要 X、Y 坐标，还是同时需要高度、倾斜角度与三维姿态？

根据以上需求，您即可判断选用紧凑型视觉传感器、智能相机、读码器、二维机器人定位系统，或是三维机器视觉方案。

视觉传感器、智能相机，还是成套视觉系统？

产品目录包含多类系统，功能各不相同，不可仅依据价格对比。

视觉传感器

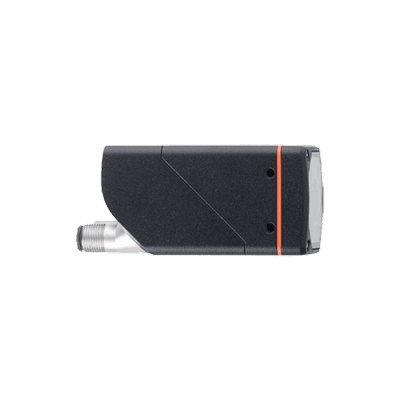

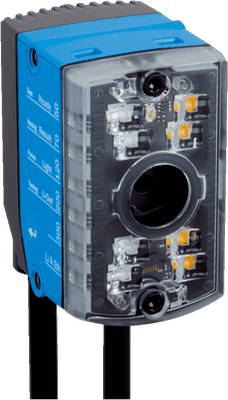

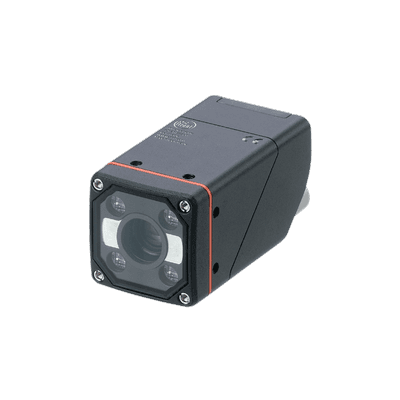

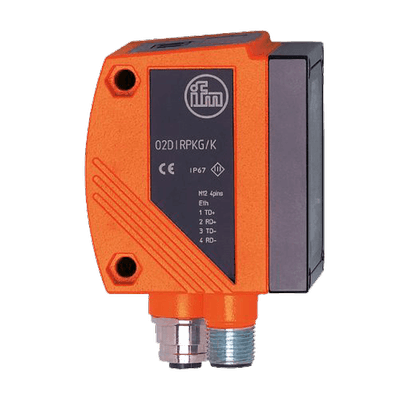

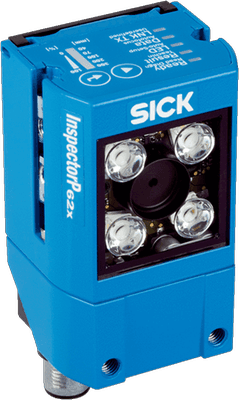

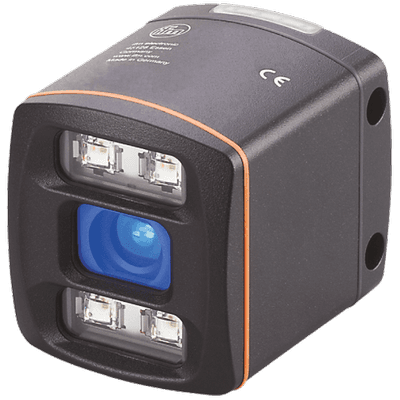

视觉传感器将相机、图像处理单元，通常还包含集成光源，封装在紧凑外壳内。专为任务明确的场景设计：工件有无检测、轮廓检测、颜色校验、位置确认，或是基础合格 / 不合格判定。 展示的易福门、西克产品都属于此类，适合部署标准化检测任务，无需大量定制编程。

智能相机

智能相机同样集图像采集与处理于一体。根据型号不同，可提供更丰富的软件工具、灵活的检测流程以及更多通讯接口。 越疆 VX500 就是该类别产品。采购前，请确认该相机支持的机器人、控制器、软件环境与应用场景。

基于相机的读码器

读码器专为识别条形码、Data Matrix 码、二维码或文本而优化。如果核心需求是产品识别与追溯，读码器通常是合适选择。 若应用同时需要检测轮廓、颜色、尺寸或工件位置，则更适合选用通用机器视觉系统。

模块化 / 成套机器人视觉系统

模块化系统由独立选配部件组成：机器视觉相机、镜头、光源、处理硬件与软件。灵活性更高，但需要更多工程集成工作量。

成套机器人视觉系统功能更完整：识别工件、计算坐标，并向机器人控制器输出可用位置数据。部分产品已内置标定、目标识别与机器人定位软件，视型号而定。

二维还是三维机器视觉？

二维系统解析平面图像中的轮廓、颜色、亮度与位置信息；三维系统额外采集高度、深度、距离与空间姿态。

三维系统并非一定是更优方案。如果工件平铺在输送线或料盘上，仅 X、Y 位置与角度存在偏差，二维视觉往往已经够用，且经济性更好。 当工件高度不一、存在倾斜、相互堆叠，或是需要空间夹持点位时，才需要三维视觉。

什么场景下二维机器人定位即可满足需求？

二维机器人定位系统在单一平面内确定工件位置，一般输出 X、Y 坐标与旋转角度。 适用场景包括：

• 扁平工件取放转移

• 料盘供料工件

• 规整物料送料

• 分拣工序

• 装配前位置校正

• 工件高度固定的机床上下料

RBTX 内的西克 PLOC2D 就属于这类产品。 选型二维系统前，确认所有工件是否保持在同一平面、工件是否会堆叠、夹持点的计算精度要求。当高度、倾斜度、空间姿态波动较大时，应考虑三维方案。

机器人视觉系统何时需要三维技术？

当机器人需要获取空间信息时，选用三维机器人视觉系统。典型应用：

• 料箱随机拾取

• 码垛与拆垛

• 不同高度工件夹持

• 识别倾斜、旋转的目标物

• 从料框中取件给机床上下料

• 高度与体积检测

• 空间质量检测

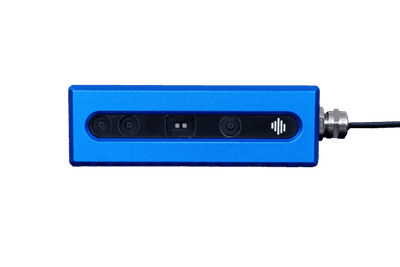

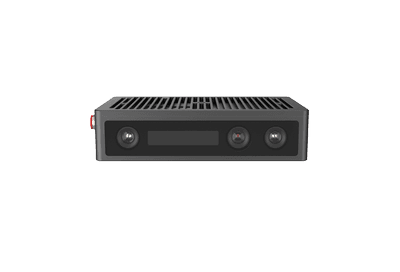

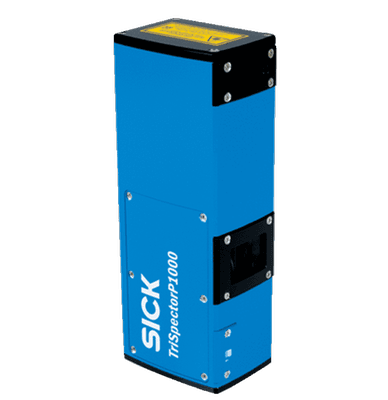

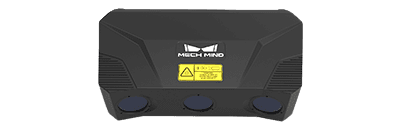

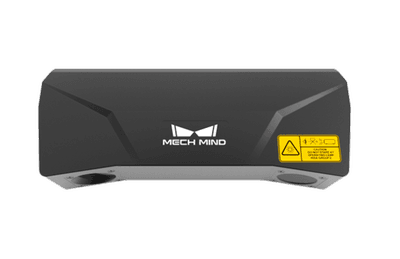

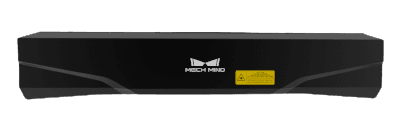

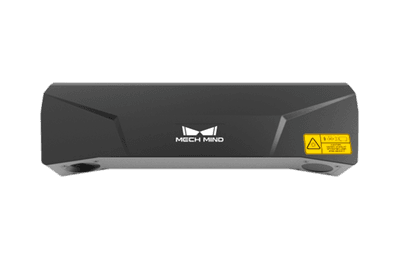

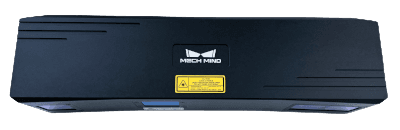

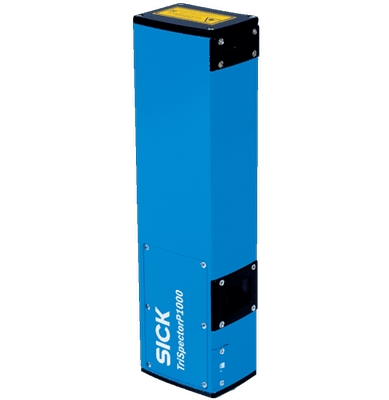

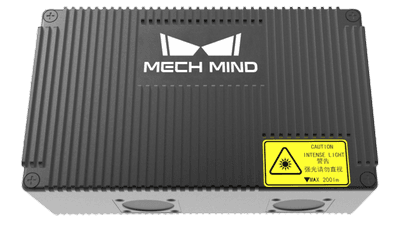

该类别包含多款梅卡曼德型号以及西克三维产品，不同型号适配不同视场、工作距离、工件尺寸、安装条件与精度要求。

因此，只有明确实际作业空间、工件与搬运工艺，才能选出合适的三维相机。

AI 视觉系统适合哪些场景？

传统机器视觉依靠预设规则，例如轮廓、距离、颜色或码型。对于流程稳定、检测标准清晰的场景，通常是最实用方案。 当缺陷类型、工件表面、外形多变，无法用固定规则可靠描述时，AI 视觉会更适用。

RBTX 示例产品：

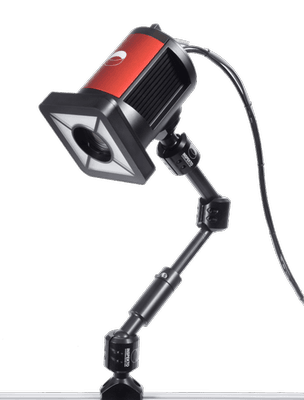

• INSPEKTO S70：外观质量检测

• robobrain.vision：智能目标识别

• GuideNOW：AI + 三维机器人视觉

并非所有检测都需要 AI。读码、尺寸检测、轮廓判定、简单有无检测，基于规则的视觉工具往往实现起来更简便。

AI 也不能替代合适的成像条件。如果因光源不佳、拍摄角度不当或图像细节不足，关键特征无法看清，依旧难以实现可靠识别分类。

哪些技术指标最为关键？

视场与工作距离

视场指单张图像需要覆盖的检测区域；工作距离是相机到工件之间的距离。 更大视场可以覆盖更广区域，但会降低单个工件的图像细节。相机视场无需大于工艺实际需求。 三维机器视觉还需要考量工件最小 / 最大高度、料箱深度、潜在阴影、机器人位置与可用安装空间。

分辨率

所需分辨率由需要识别的最小特征决定。确认大型零件是否存在，所需图像细节远少于识别细微划痕或测量微小边缘。 更高像素不等于效果更好。高分辨率会产生更大数据量，可能增加图像传输与处理耗时。

需要明确：

• 完整检测区域

• 需要识别的最小特征

• 特征仅需检出、分类，还是需要测量

• 检测允许公差

• 拍摄时工件是否移动

光源

光源决定相机能否捕捉目标特征。很多紧凑型视觉传感器与智能相机自带集成光源。 反光金属、透明塑料、深色工件、结构化表面或大面积检测场景，仍可能需要外接光源。光源方案需使用合格件、不良件以及允许的产品波动样品进行实测。

软件与接口

视觉系统需要向机器人、PLC、机床控制器或数据库输出有效结果。

采购前核查：

• 与机器人控制器、PLC 的通讯能力

• 支持协议与数据格式

• 配套机器人驱动或插件

• 内置软件功能

• 额外软件许可

• 标定工具

• 备份与配方管理

• 检测结果或图像存储选项

即便相机硬件性能达标，如果缺少所需控制器接口或软件集成能力，依然无法投入使用。

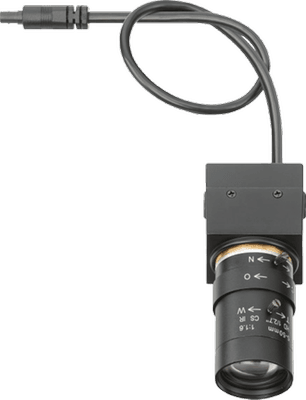

相机模组什么时候够用？

相机模组不一定等于成套机器视觉系统，它仅提供图像数据。自动化分析还需要配套：

• 镜头

• 光源

• 安装支架

• 处理单元

• 视觉软件

• 标定

• 编程

• 控制器通讯

机器视觉相机与 USB 模组适合已有配套软件与控制环境，或是自主开发定制系统的项目。 标准化检测任务，虽然整机采购价格更高，但视觉传感器或智能相机的集成工作量更少。

不同应用适配哪一类系统?

机器视觉系统的成本构成？

该品类产品从独立 USB 相机模组，到完整三维与 AI 视觉系统都有。仅可在同类产品内部比价。

额外成本还包含支架、防护外壳、外部光源、软件许可、标定、机器人编程与应用测试。 最经济的方案，不一定是单价最低的相机。总成本取决于投入使用前，所需配套硬件、软件与工程调试工作量。

机器视觉系统选型步骤

1. 明确检测、识别或定位的具体任务

2. 定义输出要求：信号、码值、测量数据或机器人坐标

3. 描述合格件、不良件与允许的产品波动范围

4. 确定视场、工作距离、最小目标特征

5. 判断二维信息是否足够，还是需要三维数据

6. 在视觉传感器、智能相机、读码器、相机模组、机器人定位系统中选型

7. 考量工件材质、颜色、表面特性，配套光源方案

8. 确认与机器人、PLC、机床的通讯兼容性

9. 评估软件功能与潜在许可费用

10. 使用真实工件，在贴近量产工况下测试方案

11. 对比整体集成工作量，而非只对比产品单价

机器视觉系统常见问答

什么是机器视觉系统？

机器视觉系统采集并分析图像或三维数据，用于工业自动化流程。根据配置，可包含相机、镜头、光源、处理硬件、软件与通讯接口。

视觉传感器和智能相机有什么区别？

视觉传感器一般用于定义明确的标准化任务；智能相机可提供更丰富的软件与通讯功能。不同厂商对这两个术语定义不完全统一。

二维视觉系统什么时候够用？

当所有关键特征处于同一平面时，二维视觉通常可满足需求。例如读码、轮廓检测、有无检测、平面工件定位。

什么场景需要三维机器视觉？

当高度、深度、倾斜角度、体积或空间姿态影响作业时，适合三维视觉。典型应用：料箱拾取、拆垛、散乱工件机器人定位。

USB 相机模组就是完整视觉系统吗？

不一定。相机模组可能还需要额外光学部件、光源、软件、处理硬件、标定与控制器集成。

需要彩色相机吗？

如果颜色是关键检测特征，则必须选用彩色相机。轮廓、读码、定位以及多数有无检测场景，单色或红外成像即可。

任意视觉系统都能连接任意机器人吗？

不能。接口、通讯协议、坐标格式、软件与驱动程序，必须与机器人控制器兼容。机器人定位应用还需要配套标定。

AI 在机器视觉里有什么用处？

面对缺陷形态多变、自然表面或外形难以用固定规则描述的目标时，AI 很有价值。读码、尺寸测量、轮廓清晰的检测场景，传统机器视觉方案往往更简单。

采购前如何测试视觉系统？

使用真实合格件、典型缺陷件、允许波动样品以及极限边界案例进行测试。工作距离、光源、工件移动、节拍、环境条件，尽量贴近实际生产流程。
