什么是机器人气动系统？

机器人气动技术以压缩空气产生运动或生成真空，使机器人完成工件拾取、持握、转运与释放。

一套机器人气动系统可包含：

气动夹爪

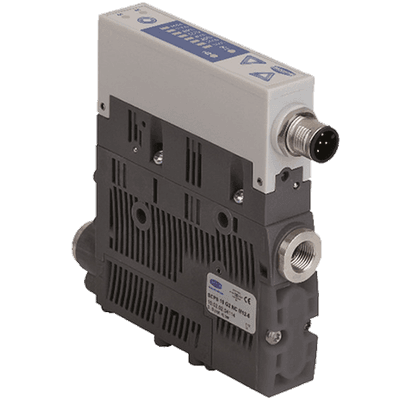

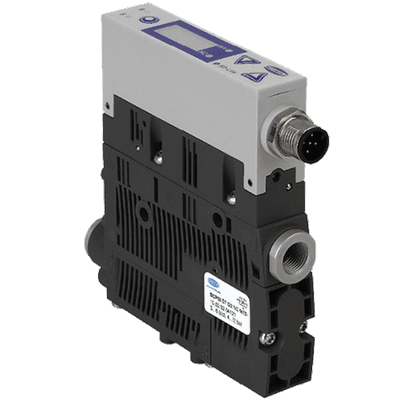

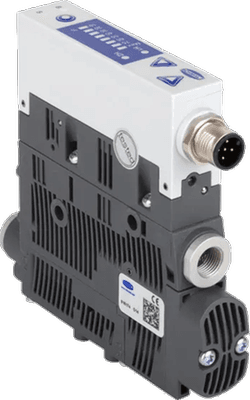

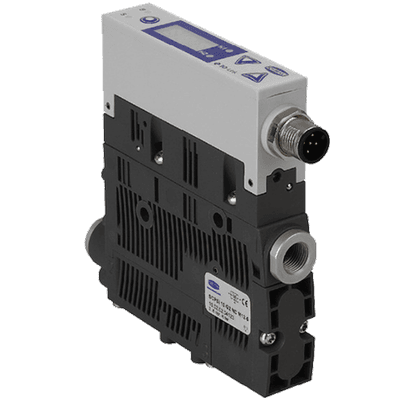

真空发生器
真空泵
阀件
气管与接头
压力 / 真空传感器

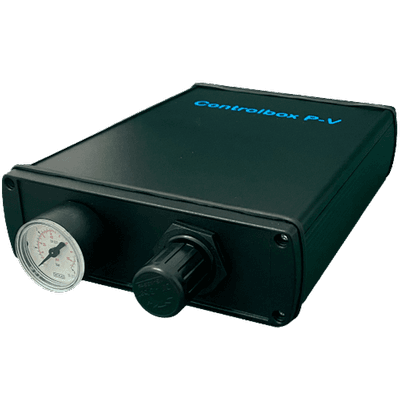

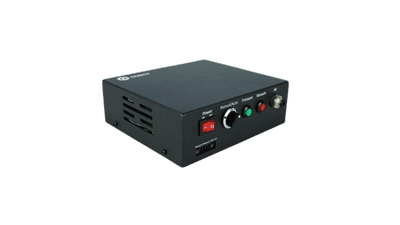

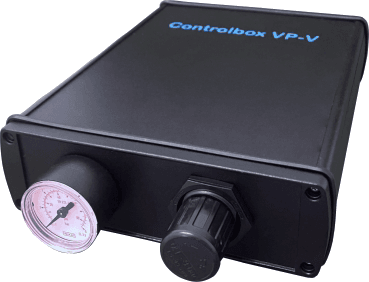

控制盒
气动执行元件

元器件选型取决于应用场景。光滑金属板材、多孔纸箱、易碎食品件与重型机加工件，对应的抓取方案各不相同。

气动方案应用匹配表

作业任务	典型方案	核心选型参数
拾取光滑工件	真空发生器或真空泵搭配吸盘	表面特性、工件重量、吸盘规格
从外部夹持工件	气动平行夹爪	夹持力、行程、工件外形
处理敏感易碎产品	柔性夹爪或柔性末端执行器	材质、压力、允许接触力
工件定位夹紧	气动夹爪或气缸	保持力、定位精度、安全性
推动或移动工件	气动执行元件	行程、速度、安装空间
无压缩空气工况	电动真空泵或电动夹爪	供电条件、自重、控制方式

气动夹爪与电动夹爪各有优势。气动夹爪适合简单、快速开合动作；当需要针对不同工件调整夹持位置或夹持力时，电动夹爪更具优势。

气动夹爪 vs 真空夹爪

二者是机器人搬运最常用两类末端方案。

气动夹爪

气动夹爪依靠夹指夹持工件，适合实体刚性工件，且夹持点位固定、可重复定位。典型应用：机床上下料、装配、分拣、取放转移、工件下料。主要选型参数：夹持力、夹指行程、工件外形、夹指结构。

真空夹爪

真空夹爪依靠吸力吸附工件，适合扁平、光滑或表面敏感的工件。典型工件：金属板材、塑料件、玻璃、包装件、箱体、面板。多孔、粗糙或凹凸表面会造成漏气。这类工况下，真空发生装置必须具备足够流量，保障抓取稳定。

真空发生器 vs 真空泵

气动真空发生器依靠压缩空气产生真空；电动真空泵依靠电力产生真空。

方案	适用场景	选型核查项
气动真空发生器	现场已有压缩空气气源	耗气量、气管长度、阀件
紧凑型真空发生器	需要在靠近夹爪位置产生真空	接口、抽吸能力、控制方式
电动真空泵	无集中压缩空气供气	自重、供电、安装空间
集中真空供给	多吸盘或多个工位共用真空	管路距离、压力损失、控制方案

并非真空发生装置越大越好，装置必须在抓取周期内建立并维持足够真空。真空系统一般包含吸盘、真空发生单元、过滤器、传感器与调压阀。气动系统还需方向阀、气源处理件、接头与气管。

五大核心选型要点

工件优先核查：重量、尺寸、外形、表面特性、材质、重心、敏感度。光滑塑料件一般更容易用真空抓取；多孔箱体则难度更高。易碎产品相比坚固金属件，需要更软的接触面或更小夹持力。
机器人运动与节拍 末端执行器必须在加速、制动、换向过程中牢牢固定工件，仅依靠工件重量不足以选型。核查项：机器人运动速度、工件是否需要旋转、是否需要越过头部搬运、抓取释放所需响应速度。短节拍场景需要快速阀件、短管路与合适的真空流量。
机器人负载 机器人承载不只是工件重量，还需要计入：夹爪 / 吸盘、阀件、传感器、转接板、气管、快换工装、工件。总负载、重心与倾覆力矩，必须在机器人厂商规定限值以内。
压缩空气供给 选型工业机器人气动系统前核查：工位是否提供压缩空气、工作压力、可用流量、管路长度；真空发生器 / 阀件能否就近安装在夹爪附近。管路过长或管径不足会降低系统响应速度。
机器人控制与传感器 机器人控制器或 PLC 必须能够驱动阀、泵或控制盒。核查项：供电电压、DI/O、通讯接口、传感器接线、反馈信号。压力或真空传感器，可在机器人继续运动前确认工件抓取成功。

气动自动化应用矩阵

应用场景	典型气动方案	关键考量因素
取放转移	真空夹爪或气动夹爪	节拍、重量、工件表面
机床上下料	平行夹爪或真空夹爪	切屑、冷却液、工件检测
包装	真空夹爪或柔性夹爪	敏感产品、多变外形
码垛	多吸盘或大面积吸盘组	箱体表面、负载、漏气量
装配	气动夹爪或气缸	定位、夹持力、公差
分拣	吸盘、夹爪或柔性末端执行器	工件尺寸与外形多变
点胶涂布	气动涂布组件	物料、压力、出胶量
实验室自动化	小型夹爪或吸盘	洁净度、重复精度、易碎容器

气动执行元件可用于直线、导向、旋转、夹紧、取放转移等任务，功能不限于抓取。

需要配套哪些额外元器件？

单独的气动夹爪或吸盘只是整套系统一部分。根据应用，还可能需要：方向阀、气管接头、调压阀、过滤器、传感器、转接板、定制夹指、吸盘、控制盒、真空发生器、单向阀。下单前确认产品包含的配件，以及需要单独采购的零部件。

气动末端执行器安全说明

协作机器人本身不代表气动应用天然安全。整套应用必须综合评估：机器人、末端执行器、工件、运行速度、作业区域、挤压夹伤风险点、工件掉落风险。

尤其要明确失压、断电、信号丢失后的系统动作逻辑。根据应用场景与风险评估，可增加防护措施：真空监测、单向阀、机械锁止、可控放置、防护围栏、安全限速。防护措施取决于整套机器人应用，而非仅夹爪本身。

机器人气动快速选型指引

问题	意义	关注点
搬运对象是什么？	决定夹爪类型与接触面	工件材质外形
工件多重？	影响夹持力与真空抽吸能力	重量 + 动态负载
表面光滑还是多孔？	真空抓取的关键参数	漏气风险
机器人需要多快运行？	影响阀件、流量、抓取响应时间	节拍
现场是否有压缩空气？	决定选用气动方案还是电动方案	气源条件
控制器可处理哪些信号？	阀、泵、传感器对接	DI/O、通讯接口
断电或失压时如何保障安全？	工件防掉落设计	保压、机械保持
是否处理多种工件？	影响行程、夹指设计与柔性	工件规格范围

常见问题

什么是机器人气动系统？

机器人气动系统指机器人自动化中利用压缩空气或真空完成抓取、夹紧、抬升、移动任务的元器件。

气动夹爪用途是什么？

常用于取放转移、装配、机床上下料、分拣与工件下料。

什么时候选用真空夹爪？

适合扁平、光滑或表面敏感工件，例如金属板材、玻璃、塑料件、包装件。

所有气动夹爪都需要压缩空气吗？

是的。气动夹爪与气动真空发生器需要配套压缩空气气源。若无气源，可选用电动夹爪或电动真空泵作为替代方案。

真空发生器和真空泵有什么区别？

真空发生器依靠压缩空气生成真空；电动真空泵依靠电力生成真空。

一套夹爪能否处理多种工件？

若夹爪行程、夹指结构与夹持力覆盖全部工件规格，则可以。工件差异较大时，可更换夹指、使用柔性夹爪或工装快换。

机器人如何判断抓取成功？

压力传感器、真空传感器或位置开关，向机器人控制器或 PLC 发送反馈信号。

如果气压下降会发生什么？

取决于系统设计。若无保持机构，工件可能脱落。规划与风险评估阶段，必须考虑失压、断电工况。

哪些气动元器件适配我的机器人？

兼容性取决于机器人法兰、负载、控制器、可用接口、末端自重以及工况。还需要校验整套工装负载与重心。

采购前核验气动方案

不确定该选哪款夹爪、真空发生器、阀件、传感器或真空泵？RBTX 可协助对比元器件，规划整套系统。

预约免费专家视频会议：与 RBTXpert 沟通工件、机器人、节拍以及现场压缩空气条件。
投资前应用测试：可行性测试验证工件抓取、移动、释放是否稳定可靠。RBTX 提供专家视频沟通与可行性测试服务。
申请交钥匙自动化方案：当单独元器件无法满足需求时，RBTX 可规划并集成整套自动化方案。

下一步：对比机器人气动元器件、申请可行性测试，或预约 RBTXpert 免费咨询。
