自动化上料系统

上料系统用途是什么？

机器人自动化场景中，工件需要准时送达指定位置。根据工况，工件还需要完成分料、姿态校正，方便机器人抓取。 送料设备可实现以下一项或多项功能：

• 将工件从一个工位输送至下一工位

• 存放散料工件

• 单次输出单个工件

• 将工件调整至固定姿态

• 在机器人抓取区域供给工件

• 不同工件分拣

• 对接多台机床或多个工位

系统选型主要取决于工件形态，以及工件送达机器人时所需状态。

该选用哪一类上料系统？

RBTX 平台各类型产品对应不同工艺需求。

皮带式上料系统仅负责输送工件；送料系统会对工件做前置处理，包括储存、分料、姿态校正与定位。

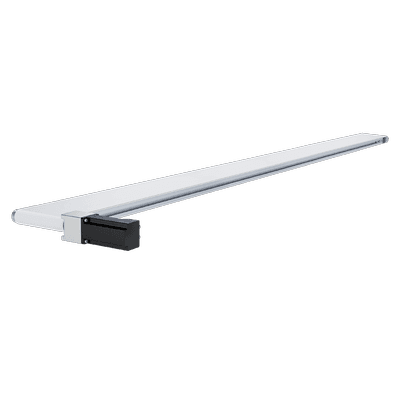

何时选用皮带式上料系统？

皮带式上料系统适合工件只需要点位转运的场景。 典型应用：

• 将成品从机床送出

• 向机器人供给料盘 / 料箱

• 对接两个生产工位

• 将工件输送至检测区域

• 剔除不良品

• 将零部件输送到包装工位

皮带式上料系统是最简易的自动化输送方案。尤其适合工件已经理料，或是机器人抓取不需要固定姿态的工况。

选型前确认皮带长度、宽度、运行速度、负载、对接高度；同时确认侧挡、传感器、机架、控制器是否包含在供货范围内。 如果散料需要先分料、校姿才能被机器人抓取，仅靠皮带式上料系统无法满足。

料斗送料器适用场景

料斗送料器可存放大量散料，逐步向下游出料。 常配套在圆盘送料器、振动送料器、柔性送料系统前端。核心作用是减少人工补料，持续为下游送料设备供料。

适用条件：

• 机器人需要持续稳定供料

• 不希望操作人员频繁补料

• 工件以整箱 / 料筐散料来料

• 需要向下游送料设备定量供料

• 需要长时间自动化运行

料斗规格需要匹配工件尺寸、重量与工件脆敏性。料斗并非越大越好。重物或易碎件堆叠过多容易发生磕碰损伤。

什么时候需要工件分料？

散料通常混合堆放于料筐。机器人或机床加工前，需要将工件逐个送出。 工件分离器或振动送料器可完成该功能。

适合工件：

• 小型塑料件

• 金属零部件

• 装配零件

• 紧固件

• 盖帽、卡扣、镶件

• 需要单件进入下一道工序的工件

选型需要考虑工件之间的干涉特性：长件 / 弯曲件容易缠绕；轻质件振动时容易跳料；带油、粘性工件输送不顺畅。 难处理工件，建议使用真实生产工件做送料测试，而不是仅依靠工件尺寸选型。

何时选用圆盘送料器？

圆盘送料器对散料整理，以固定姿态输出工件。 最适合重复加工同一款工件，工件必须保持固定姿态出料。

典型应用：

• 小型零部件装配

• 工件上料至机床

• 卡扣、端盖、连接器供料

• 压装、接合工艺工件供给

• 自动锁螺丝 / 紧固件工序

圆盘送料器一般按单一工件定制，可以实现稳定高速送料，但灵活性受限。 工件外形变更后，料盘可能需要改造或更换。适合产品种类少、生产稳定的场景。

柔性送料器优势场景

柔性送料器不会依靠机械强制固定工件姿态，而是将工件摊在台面，相机识别可用工件并把坐标传给机器人。

适合场景：

• 需要处理多种工件

• 频繁换产

• 生产批量较小

• 工件来料姿态随机

• 机械理料难度高

• 机器人已搭载视觉系统

相比定制圆盘送料器，柔性送料更容易适配新产品，一般通过软件、相机配方或机器人程序完成换型。 但柔性不等于通用。送料台面、相机、机器人、夹爪仍然要匹配工件。

成套分拣工作站适用场景

成套机器人分拣工作站将多项功能集成于一套设备。 根据方案不同，可包含：

• 工件储料单元

• 送料设备

• 机器视觉

• 机器人

• 夹爪

• 控制器

• 安全防护装置

• 机架 / 防护外罩

RBTX 平台的 QKM Tobot FlexSorter 就属于这类方案。 适合将送料、检测、分拣、机器人抓取作为一整套协同设备采购，省去单独挑选、集成各个零部件的工作量。

整套工作站采购单价高于单独的上料系统或送料器，因为集成更多功能。对比时不能只看单品价格，还要评估额外配套设备与集成工程量。

应用场景与系统匹配表

需要收集哪些工件信息？

所选系统必须匹配实际工件。采购前收集以下信息：

• 工件长宽高

• 工件重量

• 材质

• 表面特性

• 外形

• 工件种类数量

• 所需出料姿态

• 每分钟所需出料数量

同时要描述工件在料筐内的状态： 工件是否缠绕？是否滚动？是否容易刮伤？是否粘连？工件是否偏软、易倾倒？ 以上细节决定皮带式上料系统、圆盘送料器、振动盘或柔性送料器是否适用。

系统出料产能需求

送料速率要匹配机器人或机床节拍。 举例：机器人每 5 秒抓取 1 件，系统必须稳定满足该出料速度。如果送料器间歇性大量出料、频繁卡料停机，依然会造成机器人等待。

产能需要基于正常生产工况评估，而不是仅看设备理论最高速度。 额外考量因素：

• 短时停机

• 产品换产

• 不良品

• 补料耗时

• 难分离工件

小型缓存单元可以维持稳定供料；料斗可减少人工补料次数。

系统是否需要机器视觉？

机器人需要识别工件精确位置、姿态时，需要相机。 机器视觉常配套柔性送料器与分拣工作站，也可识别不同工件类型，或在抓取前检测工件品质。

圆盘送料器以固定姿态出料时，可不配相机，简单传感器确认工件到位即可。

采购前确认系统是否需要实现以下功能：

• 检测工件有无

• 计算机器人抓取坐标

• 识别多种工件

• 工件品质检测

• 读取码或标识 同时确认相机、光源、软件、机器人通讯接口是否包含。

系统如何对接机器人？

送料设备与机器人之间需要交互基础信号。 简易皮带式上料系统一般仅需要启动、停止、工件到位信号。柔性送料器还会传输工件坐标、产品配方与故障信息。

选型前确认设备能否对接现场所用机器人控制器或 PLC。 确认控制器是否随设备供货，或需要额外配置控制单元。

产品供货范围包含哪些部件？

名称相近的产品，配套部件差异很大。

低价产品可能还需要额外采购控制模块、传感器、机架，或单独编程。一套集成度更高的完整系统，整体集成成本与工作量反而更低。

上料系统成本构成

成本主要取决于设备实现的功能。 简易皮带式上料系统只负责输送工件；圆盘送料器增加分料与姿态校正；柔性送料器增加视觉定位；成套机器人工作站集成送料、视觉、机器人搬运与控制。

采购决策需要评估整套方案，而不只是主机标价。

上料系统选型步骤

先回答 5 个问题：

1. 工件需要实现哪种功能：输送、储料、分料、姿态校正，还是分拣？

2. 工件以何种状态供给机器人？

3. 需要处理多少种工件？

4. 每分钟需要供给多少工件？

5. 系统自带哪些组件？

根据答案选择方案：

常见问题

什么是上料系统？

上料系统用于工业流程，完成工件输送、储存、分料、姿态校正和抓取供料。

皮带式上料系统什么时候够用？

工件仅需输送，不需要固定姿态时，皮带式上料系统即可满足。

圆盘送料器适用场景？

需要持续供给同一种小型工件，并且工件姿态必须统一。

柔性送料器优势场景？

多品种工件、频繁换产，或是视觉引导机器人抓取场景。

所有机器人送料系统都需要相机吗？

不需要。仅当机器人需要识别工件位置、姿态、种类或品质时才配备相机。

一套设备能否处理多种工件？

柔性送料系统更适合多品种工件；专用圆盘送料器一般只适配单一主工件。

采购前需要收集哪些信息？

工件尺寸、重量、材质、所需出料姿态、工件种类数量、产能需求、安装空间，以及机器人或 PLC 通讯对接信息。
