什么是机器人工作站？

机器人工作站是划定的作业区域，机器人在此区域内搭配工装、控制系统、物料供给单元、传感器与安全设备执行自动化作业。 根据应用工况，工作站可用于机床上下料、装配、检测、焊接、码垛、包装、涂胶或取放转移。

典型组成部件：

• 工业机器人或协作机器人

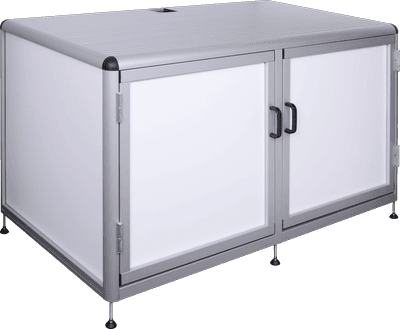

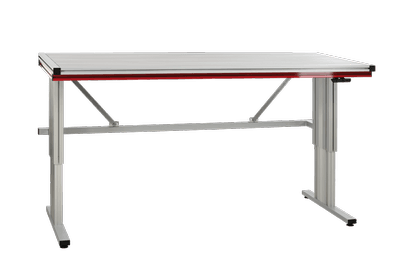

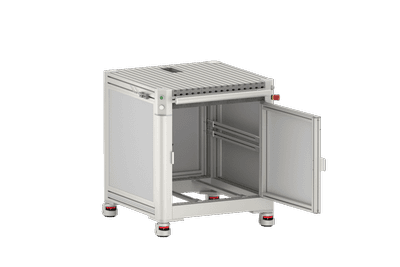

• 机器人底座 / 作业台

• 末端执行器与工装

• 铝型材框架及连接件

• 安全防护外罩或周边围栏

• 防护门与准入控制

• 视觉系统与传感器

• 上料系统与物料送料设备

• 机器人与机床控制系统

• 线缆与管路布置组件

• 照明

• 夹具、置物架与工件定位座

并非所有场景都需要以上全部部件。紧凑型协作机器人工作站可仅由工作台、机器人、控制器与物料托盘构成。焊接或机加工工作站则需要完整防护外罩、带监控的安全门、抽排设备以及额外安全组件。 成套应用工作站可将机器人、夹爪、控制器、软件和专用工艺设备集成为一体化方案。

模块化机器人工作站 vs 定制化机器人工作站

工作站既可由标准化模块拼装而成，也可针对单一工艺专门设计。

模块化机器人工作站尤其适合需要快速投产、后期扩容，或是在多条产线复用同类自动化设备的场景。 定制机器人工作站更适用于存在特殊机床接口、大尺寸工件、复杂物料流、特殊环境要求或是专用防护需求的工艺。

两种方案也可组合使用：标准化工作站机架搭配定制夹具、防护门、上料系统、工艺设备或防护面板。 铝型材搭建的模块化工作站，可作为集成机器人、安装板、附件与其他自动化设备的柔性基础。

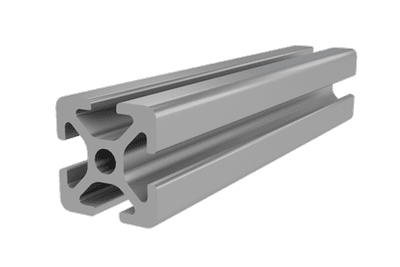

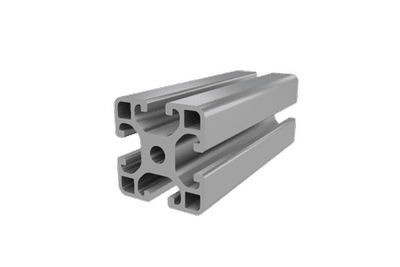

机器人工作站为何选用铝型材？

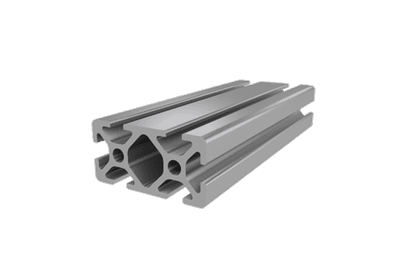

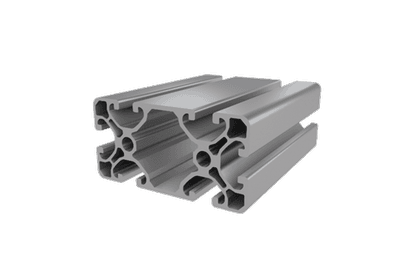

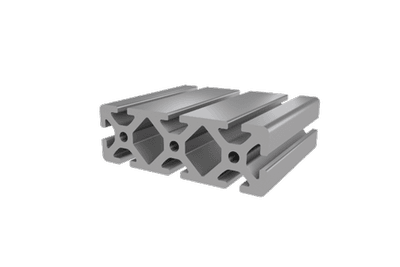

铝型材机架广泛用于机器人底座、作业台、机床机架、安全防护外罩与防护结构。 型材槽口可灵活安装连接件、面板、防护门、传感器、线槽以及其他附件。

柔性工作站设计

型材具备多种截面规格，可裁切至所需长度，能够搭建桌面小型工作站、大型防护外罩、设备机架以及互联自动化系统。

改造简便

支架、置物架、防护门、传感器支座以及新增型材段，大多可直接加装，无需整体更换机架。 适合工艺变更、新产品导入或新增设备的场景。

结构自重更低

铝型材可在较轻自重下实现足够刚性，尤其适合可移动、可搬迁的自动化工作站。 型材规格与连接件选型仍需要满足实际静载荷与动载荷要求。

集成式安装接口

型材槽口可安装：

• 支架

• 合页

• 把手

• 线槽

• 面板

• 护罩

• 传感器

• 照明

• 控制设备

• 工件夹具

部件可复用

工作站改造或更换时，型材与连接件可拆解重复使用。 模块化铝型材系统常用于搭建、扩容机架、作业台、防护外罩、安全围栏以及物料供给结构。

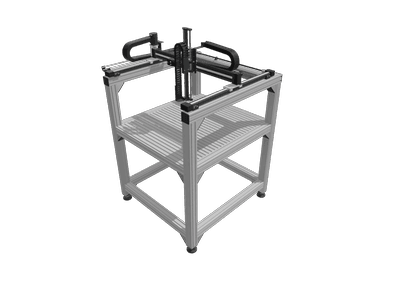

铝型材机器人工作站如何搭建？

铝型材机器人工作站一般由结构机架，以及安装在机架上的工艺专用部件组成。

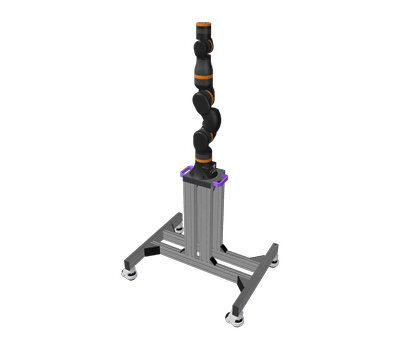

型材规格需按机械载荷选型。轻量化传感器支座的载荷要求，和需要承受加减速力、倾覆力矩的机器人底座完全不同。 机器人安装结构可选用更大规格或加强型材；防护围栏、面板、线缆支架可选用轻型型材。

机器人工作站有哪些类型？

工作站设计取决于作业任务、机器人类型、物料流、工艺风险以及所需柔性等级。

开放式协作机器人工作站

开放式机器人工作站一般由协作机器人搭配工作台、移动底座、夹具或物料供给站组成。 风险评估判定人机可近距离交互时，可采用开放式方案。 但仍可能额外配置安全扫描器、安全光栅、防护屏障、降速或安全功能。整套应用（含工装与工件）都需要纳入安全评估。

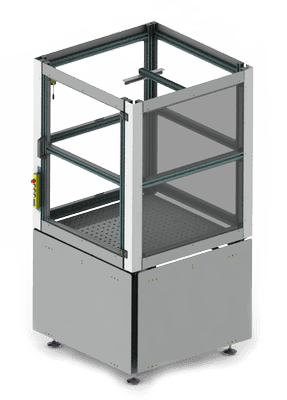

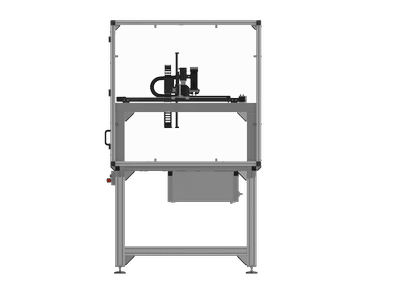

封闭式工业机器人工作站

封闭式工作站采用实心面板、网格板或透明防护板包围作业区域。防护门接入安全系统并做状态监控。 适合以下工况：

• 机器人高速运行

• 尖锐或重型工件

• 切屑碎屑

• 焊接火花

• 粉尘

• 液体介质

• 工艺强光

• 运动工装

• 工件弹出风险

防护外罩必须匹配实际工艺。普通透明面板无法替代焊接或机加工专用防护外罩。

码垛工作站

码垛工作站集成机器人、托盘位、上料系统、末端工装、控制系统与防护围栏。 根据布局，一台机器人可服务单个或多个托盘位。独立防护门或上料区可实现成品托盘更换，同时其他区域持续生产。 也有紧凑型协作码垛工作站，支持单托盘与双托盘布局。

机床上下料工作站

机床上下料工作站将毛坯送入 CNC 机床、压力机、测试设备或其他生产设备，并取出成品工件。 布局需要考虑：

• 机床门运动空间

• 机器人作业半径

• 工件供给方式

• 成品存放区

• 机床接口

• 人员操作通道

• 切屑与冷却液影响

• 安全区域

柔性工作站可设计为服务单台机床，或在多台机床间移动使用。

检测工作站

检测工作站可搭载相机、光源、测量设备、传感器与夹具。 机器人可带动工件移动至不同检测点位，或搭载传感器遍历工件表面。 视觉与测量应用对安装稳定性要求很高。振动、相机位置偏移、光源不稳定都会降低检测可靠性。

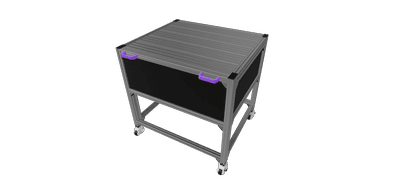

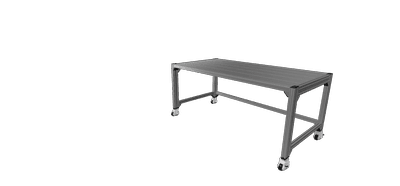

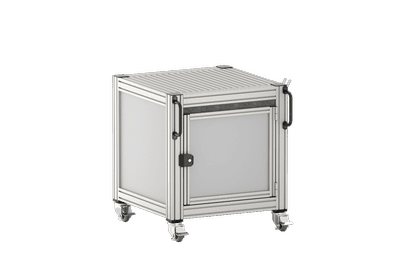

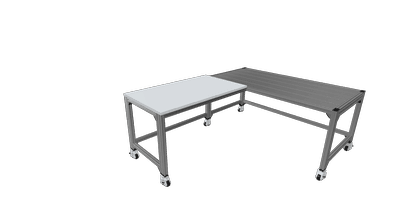

移动式机器人工作站

移动式 / 可搬迁工作站安装在带轮底座、可转运机架或紧凑型平台上。 适合场景：

• 短批次生产

• 多品种混产

• 机床上下料任务经常切换

• 临时自动化项目

• 试验项目

• 机器人设备共享

工作站运行前必须可靠固定。搬迁后，机器人程序、安全区域、机床位置与管路连接都需要保证可复现。 模块化移动工作站可随生产需求快速调整自动化方案。

焊接与工艺工作站

焊接、打磨、切割、涂胶或机加工工艺会产生额外需求：

• 烟尘抽排

• 防火防护

• 遮光防护

• 降噪

• 耐热

• 污染控制

• 工艺专用面板

• 线缆与管路布置

防护外罩与机架材质必须匹配工艺需求，不能仅依据外观或价格选型。

机器人工作站需要多大空间？

紧凑型工作站节省场地，但必须预留足够空间用于机器人运动、物料处理、安全防护和设备维护。

工作站所需空间由多方面因素决定：

条件允许时，应对完整运动包络做仿真。 除正常生产轨迹外，示教、故障复位、回零、维护、手动指令运动，都会占用机器人工作空间内不同区域。

工作站机架需要多大刚性？

机架所需刚性取决于机器人自重、负载、速度、作业半径、安装位置以及工艺作用力。 机器人加减速过程会产生动态载荷。适用于人工装配的台面，承载高速机器人时可能出现振动或位移。

结构设计需要考虑：

• 机器人自重

• 负载与工装重量

• 重心位置

• 加速度与运行速度

• 工艺作用力

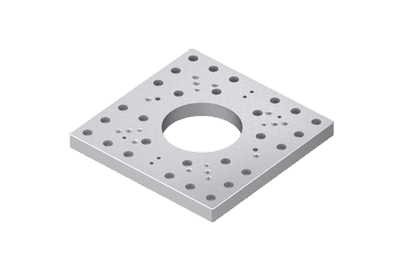

• 安装板尺寸

• 机架高度与宽度

• 附加设备重量

• 地面固定方式

• 允许变形量

• 振动敏感度

相机检测、机加工、涂胶应用，微小机架位移就会影响结果。 机器人底座、支撑结构、地面连接需按实际动态载荷选型，不可仅依据静态重量。

固定式工作站还是移动式工作站？

固定式工作站永久安装在固定位置；移动式工作站可在机床间移位，闲置时收纳存放。

脚轮、调平脚、锁定机构以及支撑机架，额定承载能力必须覆盖整套工作站总重。 机器人运行期间工作站不能发生位移；移位后，工作站相对机床、物料供给单元、安全设备的位置需要精准复位。 移动式工作站尤其适合小批量、多品种产线，同一台机器人可在多个任务间切换部署。

机器人工作站后期能否扩容？

模块化机架一大优势就是可对现有结构改造升级。 可新增配置举例：

• 加长围栏段

• 新增防护门

• 扩大上料区域

• 新增传感器

• 相机与照明

• 上料系统

• 置物架与工装支架

• 操作面板

• 新增机器人工位

• 全套防护面板

• 新增控制组件

项目初期预留空间、控制器余量、型材备用槽口、布线通道与通讯接口，工作站更容易扩容。 机架各面全部占满、控制器无剩余容量，或是安全区域仅按原始工艺设计时，扩容难度会显著提升。

如何根据应用选择工作站方案？

本表仅作为初步选型参考。最终方案取决于机器人作业半径、负载、工装、工件、物料流、工艺风险与风险评估报告。

规划机器人工作站需要哪些信息？

应用描述越精准，工作站尺寸、型材规格、设备选型越可靠。

辅助资料： 车间布局图、CAD 图纸、安装现场照片、工件图纸、工艺说明、预期物料流向、现有机床位置、操作人员与叉车通道、现有安全方案。

工作站规划常见误区

很多问题根源在于，未完全理清工艺与物料流就先行设计机架。

常见错误：

• 仅依据机器人标称作业半径确定工作站尺寸

• 忽略工装与工件的运动包络

• 机架完工后再追加物料送料设备

• 防护门位置设置在难以操作的区域

• 维护空间预留不足

• 低估机器人动态载荷

• 机架刚性不足

• 忽略线缆与管路布置空间

• 相机、传感器支座不稳

• 空间全部占满，无扩容余量

• 机械设计完成后才加装安全设备

• 控制柜规划滞后

• 未核查防护门开合与转运通道

• 脚轮承载能力不足

• 仅测试自动运行模式

小型工作站的前提是不能限制工艺运行。布局过小会造成机器人运动路径低效、维护困难、工件上料不稳定，最终需要高额改造成本。

机器人工作站成本

整套自动化方案范围决定项目成本。 基础协作机器人工作台型材机架，部件少于集成上料系统、视觉、安全控制、自动门与工艺设备的全封闭工作站。

成本影响因素：

• 工作站外形尺寸

• 型材截面规格

• 机架加强结构

• 防护门数量与类型

• 面板材质

• 机器人底座 / 作业台

• 安全组件

• 物料送料设备

• 传感器与视觉设备

• 控制柜

• 线缆与管路布置

• 装配施工

• 工程设计

• 机器人编程

• 调试验收

• 文档与安全验证

不能单独看采购单价。 模块化工作站在后期扩容、移位、复用场景下长期价值更高；完全定制方案在缩短工艺时间、解决独特非标需求时，综合成本更优。

常见问题

什么是机器人工作站？

机器人工作站是划定的作业区域，机器人在此区域搭配工装、控制系统、物料供给单元、传感器与安全设备执行自动化作业。

机器人工作站包含哪些部件？

根据工况，工作站可包含机器人、末端执行器、机架、防护外罩、安全围栏、防护门、传感器、控制系统与物料送料设备。

模块化工作站优势是什么？

相比焊接固定、强工艺绑定的结构，模块化系统更便于改造、扩容与重复利用。生产工艺变更时，型材、面板、支架、防护门均可调整。

什么场景工作站需要防护外罩？

需要隔离人员，或是工艺产生切屑、火花、强光、粉尘、液体、噪声及其他危险源时，应配置防护外罩。

安全围栏可以满足所有工作站防护需求吗？

不可以。防护方案取决于整套应用，包含机器人速度、工装、工件、进出通道以及工艺风险。

协作机器人可以用于开放式工作站吗？

风险评估与安全方案允许的前提下可以采用开放式设计。协作机器人本身并不代表整套应用天然安全。

机器人工作站可以做成移动式吗？

可以，工作站可搭载移动平台或带轮机架。承载能力、稳定性、定位精度、公用介质、安全方案都要满足多次搬迁使用的要求。

铝型材如何选型？

合适的型材规格取决于工作站尺寸、机器人自重、动态载荷与所需刚性。机器人底座通常选用更大的加强型材，传感器支座、围栏、线缆支架可选用轻型型材。

现有工作站能否扩容？

模块化工作站一般可增加型材段、防护门、围栏、传感器、物料工位和工艺设备。扩容前需要复核可用空间、结构承载力、控制系统与安全方案。

工作站需要多大空间？

所需空间取决于机器人运动包络、末端工装、工件、物料供给单元、防护结构、人员通道、维护空间、防护门活动范围以及预留扩容空间。
